ipv6邻居发现协议NDP

ICMPv6邻居通告NA（Neighbor Advertisement）消息是IPv6节点对ICMPv6邻居请求NS（Neighbor Solicitation）消息的响应，同时IPv6节点在链路层变化时也可以主动发送NA消息。

开启IPv6功能

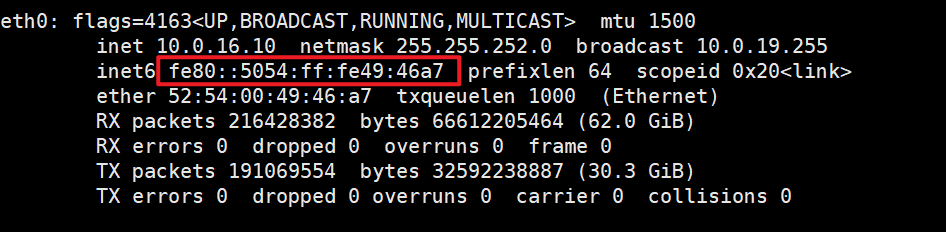

开启IPv6功能，网卡会自动获得一个本地的链路的地址fe80开头的，如果没有这个locallink地址，说明没有使能，如果没有使能，在NDP（邻居发现协议）中没法进行 链路数据交换中会存在问题。

报文格式

+0-------7-------15---------------31
| Type   | Code  |    Checksum    |
+----------------------------------
|R|S|O|          Reserved         |
+----------------------------------
|          Target Address         |
+----------------------------------
|             Options...          |
+---------------------------------+

字段	长度	含义
Type	1 Byte	消息类型，此处值为136。
Code	1 Byte	该ICMPv6差错报文的始发者必须将该字段置为0，且接收端忽略该字段。
Checksum	2 Byte	用来在ICMPv6报文中检验数据和部分IPv6首部的完整性。
R	1 bit	路由器标记。当置1时，R位指出发送者是路由器。R位由Neighbor Unreachability Detection使用，用于检测改变为主机的路由器。
S	1 bit	请求标记。当置1时，S位指出通告被发送以响应来自目的地地址的Neighbor Solicitation。S位用作Neighbor Unreachability Detection的可达性确认。在多播通告和非请求单播通告中置0。
O	1 bit	替代标记。替代标志，1表示通告中的信息替代缓存，如更新链路层地址时，对于任播的回应则不应置位。在针对任播地址的请求通告中，以及在请求的前缀通告中它不能被置1。在其他请求通告中和在非请求通告中它应当被置1。
Reserved	29 bit	29位未使用字段。它必须由发送者初始化为0，接收者必须忽略它。
Target Address	16 Byte	对于请求的通告，是在Neighbor Solicitation消息(该消息催促这个通告)中的Target Address字段。对于非请求通告，是其链路层地址已经改变的地址。Target Address必须不是多播地址。
Options	可变	选项：Target link-layer address: 目标的链路层地址，即，通告发送者。当响应多播请求时，在有地址的链路层上必须包括此选项。当响应单播Neighbor Solicitation时应当包括此选项。当对端节点由于没有缓存条目从而不能返回一个Neighbor Advertisements消息时，为了避免无休止的Neighbor Solicitation“递归”，对于多播请求必须包括 此选项。当响应单播请求时，可忽略此选项，因为请求的发送者有正确的链路层地址；其他情况，此选项不能在第一位置发送单播请求。然而，在此情况，包括链路层地址仅增加了少许开销，却消除了潜在的竞争条件，那里在收到对先前的请求的响应之前，发送者删除缓存的链路层地址。为TLV格式：Type: =2，字段长度为1字节。Length: 1字节，表示选项的长度(包括类型字段和长度字段)，以8字节为单位计算。例如，IEEE802 地址的长度是1。Link-Layer Address: 可变长度的链路层地址。此字段的内容和形式(包括字节和比特顺序)一般由描述IPv6在不同链路层上如何运行的特定文件中规定。

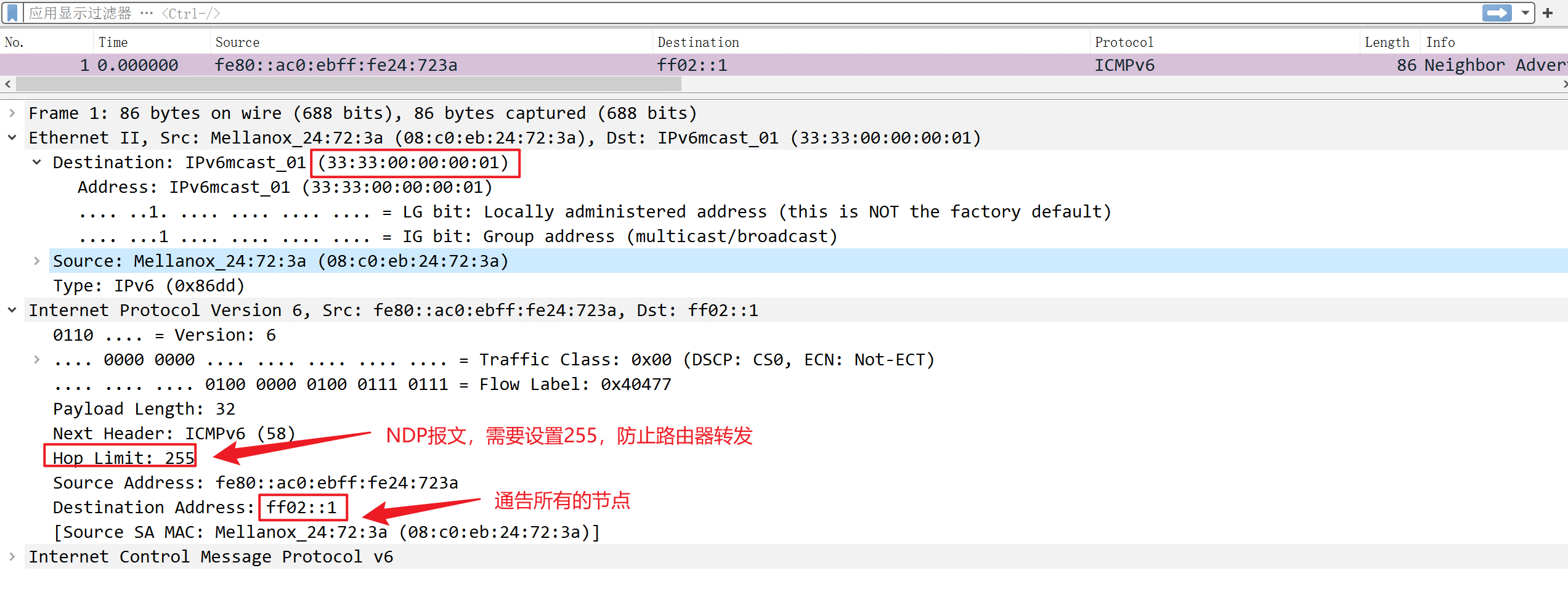

• 邻居通告报文通常在本地链路范围内使用，因此跳数限制通常设置为255，以防止被路由器转发。根据RFC 4861，NDP报文应该具有255的跳数限制，作为有效性检查的一部分，以防止来自其他网络的欺骗。因此，如果用户将 hop_limit 设置为非255的值，可能会导致接收方忽略该报文，因为不符合协议要求。

配置项

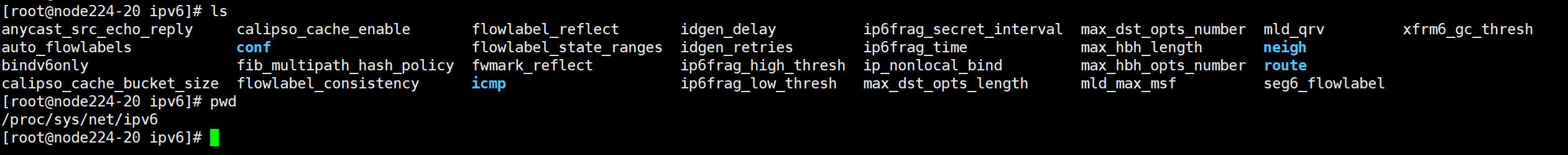

• /proc/sys/net/ipv6/conf目录下，有一些可选的配置项目，可以在sysctl.conf中配置相关的项。

举例：

net.ipv6.conf.default.drop_unsolicited_na = 1 丢弃掉未经NS请求的NA报文，增强安全性。

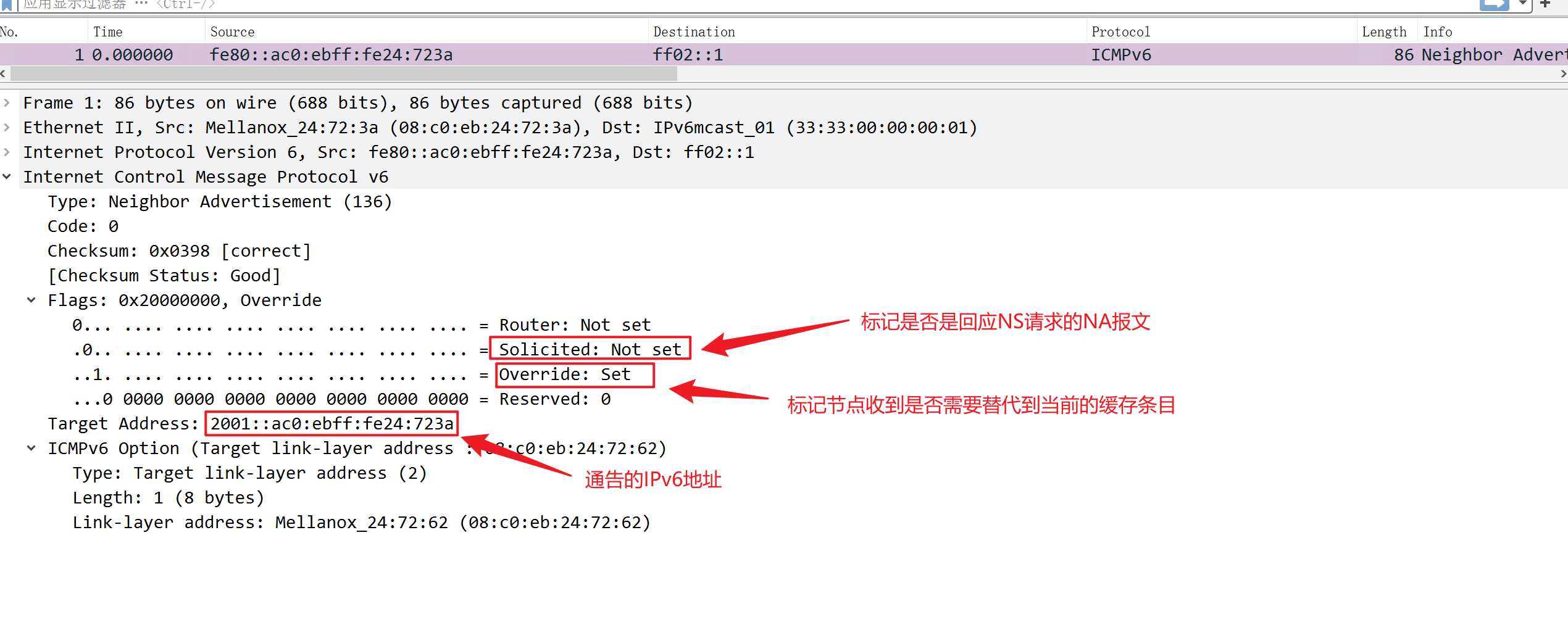

NA报文

（1）当收到NS请求的时候，可以响应NS请求发送NA报文。

（2）当节点链路发生故障的时候，也可以主动发送NA通告。

• ICMPv6

主动构造NA通告报文

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <netinet/icmp6.h>
#include <netinet/ip6.h>
#include <netinet/ether.h>
#include <sys/socket.h>
#include <sys/ioctl.h>
#include <net/if.h>

#define IFNAME "eth0"  // 修改为你的网络接口
#define HOP_LIMIT 255

// 计算ICMPv6校验和
unsigned short in6_checksum(const struct in6_addr *src,
                           const struct in6_addr *dst,
                           unsigned short len,
                           unsigned char *data) {
    uint32_t sum = 0;
    uint16_t *w;

    // 伪头部
    for (w = (uint16_t *)src; w < (uint16_t *)(src + 1); w++)
        sum += *w;
    for (w = (uint16_t *)dst; w < (uint16_t *)(dst + 1); w++)
        sum += *w;
    sum += htons(len);
    sum += htons(IPPROTO_ICMPV6);

    // ICMP数据
    for (w = (uint16_t *)data; len > 1; len -= 2, w++)
        sum += *w;
    if (len == 1)
        sum += *(uint8_t *)w;

    // 折叠进位
    sum = (sum >> 16) + (sum & 0xFFFF);
    sum += (sum >> 16);
    return ~sum;
}

int main(int argc, char *argv[])
{
    int sock;
    struct sockaddr_in6 dst_addr;
    unsigned char packet[1024] = {0};
    struct nd_neighbor_advert *na;
    struct nd_opt_hdr *opt;
    int hop_limit = HOP_LIMIT;

    // 获取接口MAC地址
    struct ifreq ifr;
    int fd = socket(AF_INET, SOCK_DGRAM, 0);
    strncpy(ifr.ifr_name, IFNAME, IFNAMSIZ);
    ioctl(fd, SIOCGIFHWADDR, &ifr);
    close(fd);
    unsigned char *mac = (unsigned char *)ifr.ifr_hwaddr.sa_data;

    // 创建原始套接字
    if ((sock = socket(AF_INET6, SOCK_RAW, IPPROTO_ICMPV6)) < 0)
    {
        perror("socket");
        exit(1);
    }

    // 设置跳数限制，根据协议规范 RFC 4861 NDP需要设置成255
    if (setsockopt(sock, IPPROTO_IPV6, IPV6_MULTICAST_HOPS,
                  &(int)hop_limit, sizeof(int)) < 0) {
        perror("setsockopt");
        close(sock);
        exit(1);
    }

    // 构造目标地址（链路本地所有节点）
    memset(&dst_addr, 0, sizeof(dst_addr));
    dst_addr.sin6_family = AF_INET6;
    inet_pton(AF_INET6, "ff02::1", &dst_addr.sin6_addr); // 多播地址，发送给本地所有的节点
    dst_addr.sin6_scope_id = if_nametoindex(IFNAME);

    // 构造NA报文
    na = (struct nd_neighbor_advert *)packet;
    na->nd_na_type = ND_NEIGHBOR_ADVERT;
    na->nd_na_code = 0;
    na->nd_na_flags_reserved = ND_NA_FLAG_OVERRIDE; // 设置Override标志
    na->nd_na_target = in6addr_any; // 需要替换为实际地址

    // 添加目标链路层地址选项
    opt = (struct nd_opt_hdr *)(packet + sizeof(struct nd_neighbor_advert));
    opt->nd_opt_type = ND_OPT_TARGET_LINKADDR;
    opt->nd_opt_len = 1; // 单位是8字节，1表示8字节长度
    memcpy((unsigned char *)(opt + 1), mac, 6);

    // 计算校验和
    struct in6_addr src_addr;
    // 此处应替换为接口的链路本地地址
    inet_pton(AF_INET6, "fe80::1234:5678:9abc", &src_addr);
    na->nd_na_cksum = in6_checksum(&src_addr, &dst_addr.sin6_addr,
                                  sizeof(*na) + 8, // ICMP头 + 选项长度
                                  (unsigned char *)na);

    // 发送报文
    if (sendto(sock, packet, sizeof(*na) + 8, 0, (struct sockaddr *)&dst_addr, sizeof(dst_addr)) < 0)
    {
        perror("sendto");
        close(sock);
        exit(1);
    }

    close(sock);
    return 0;
}

本地链路地址

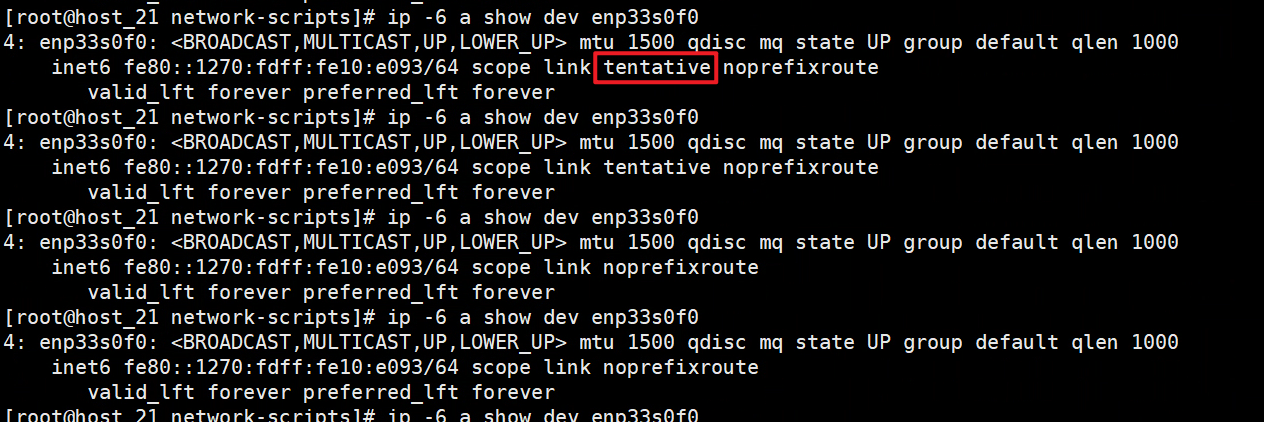

• IPV6地址冲突会DAD检测，出现tentative则说明地址冲突。

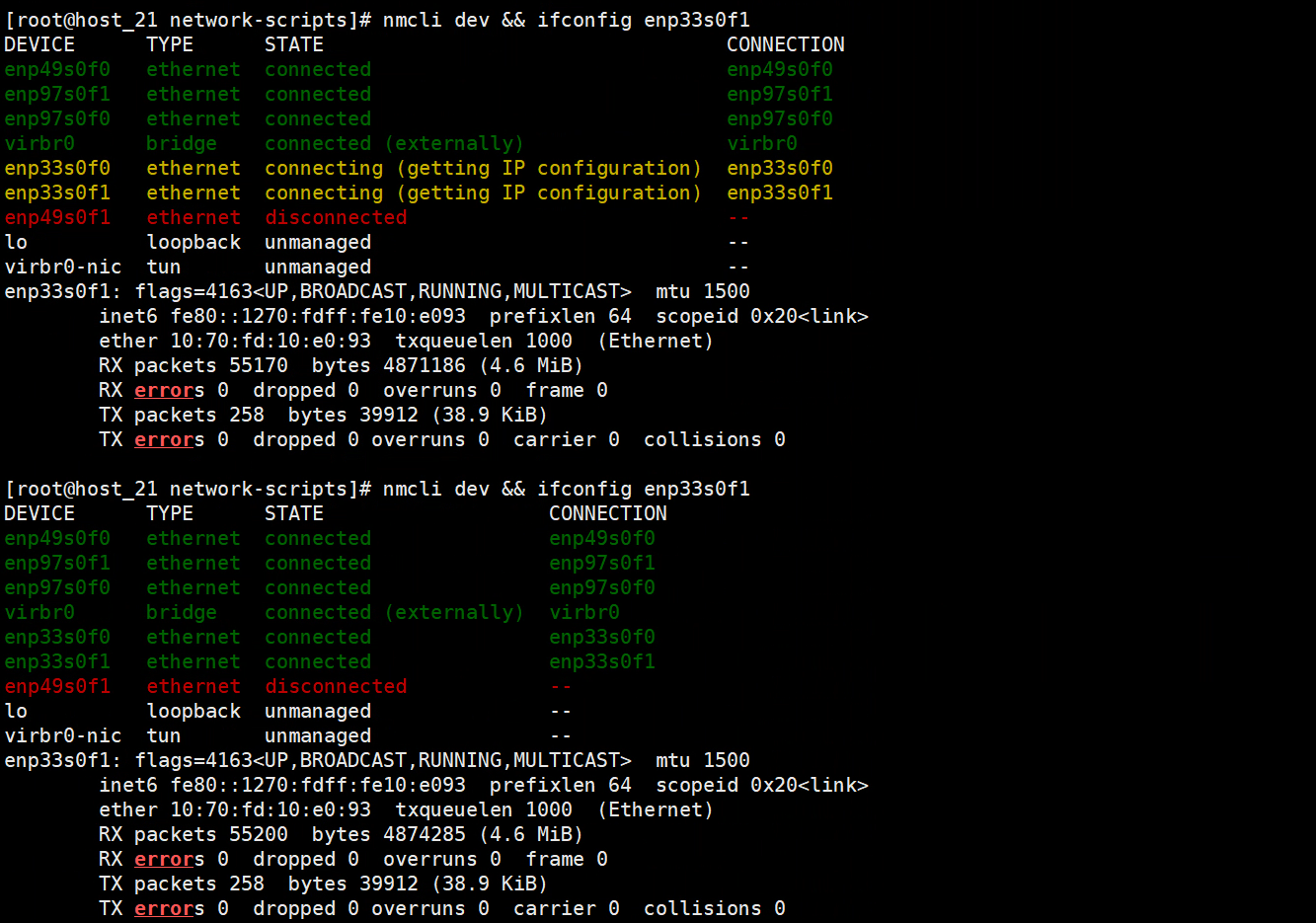

• 本地链路地址刚激活的时候，发现有链路地址，过一段时间后地址消失，执行ifconfig 或者 ip a 都是up状态，执行nmcli dev 命令看网卡不是处于连接的状态，原来是NetworkManager在搞鬼。

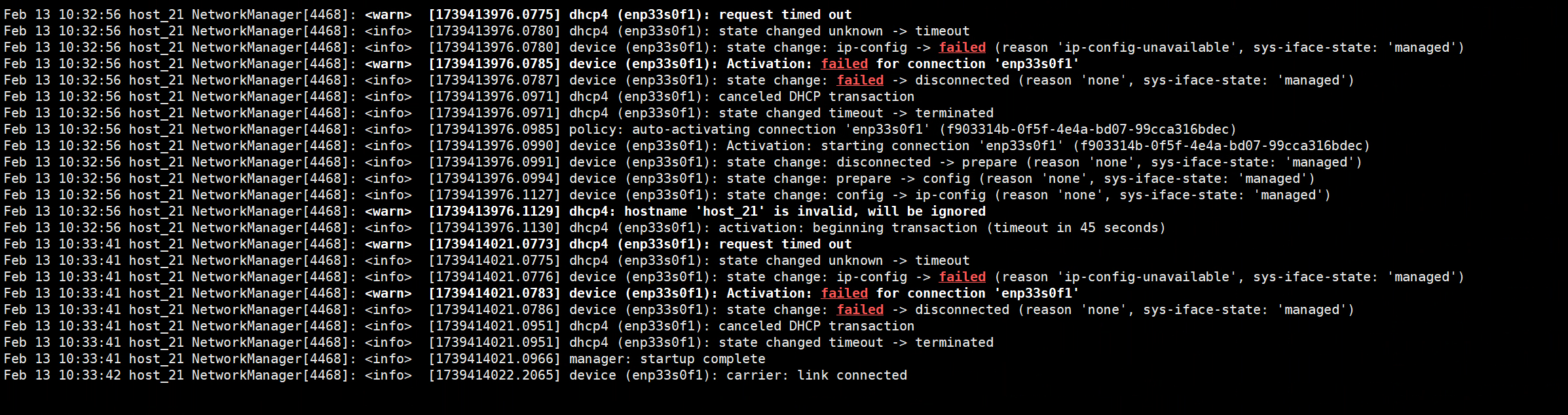

（1）开启dhcp，不成功，本地链路地址会掉，查看NetworkManager.service服务日志，报错如下。

（2）关闭网卡配置dhcp功能后，BOOTPROTO=none，重启NetworkManager.service 服务，此问题解决。

（3）如果还不能解决，将网卡的从NetworkManager的管理中移除。修改对应的网卡配置文件ifc-ethxx，在文件末尾添加。

NM_CONTROLLED=no

# 重启NM服务，使配置生效。
systemctl restart NetworkManager.service

reference

[1] https://datatracker.ietf.org/doc/html/rfc4291

[2] https://info.support.huawei.com/hedex/api/pages/EDOC1100362944/AZN04029/05/resources/software/nev8r10_vrpv8r16/user/vrp/feature_0003992361.html

[3] https://blog.csdn.net/qq_36428903/article/details/134563965
